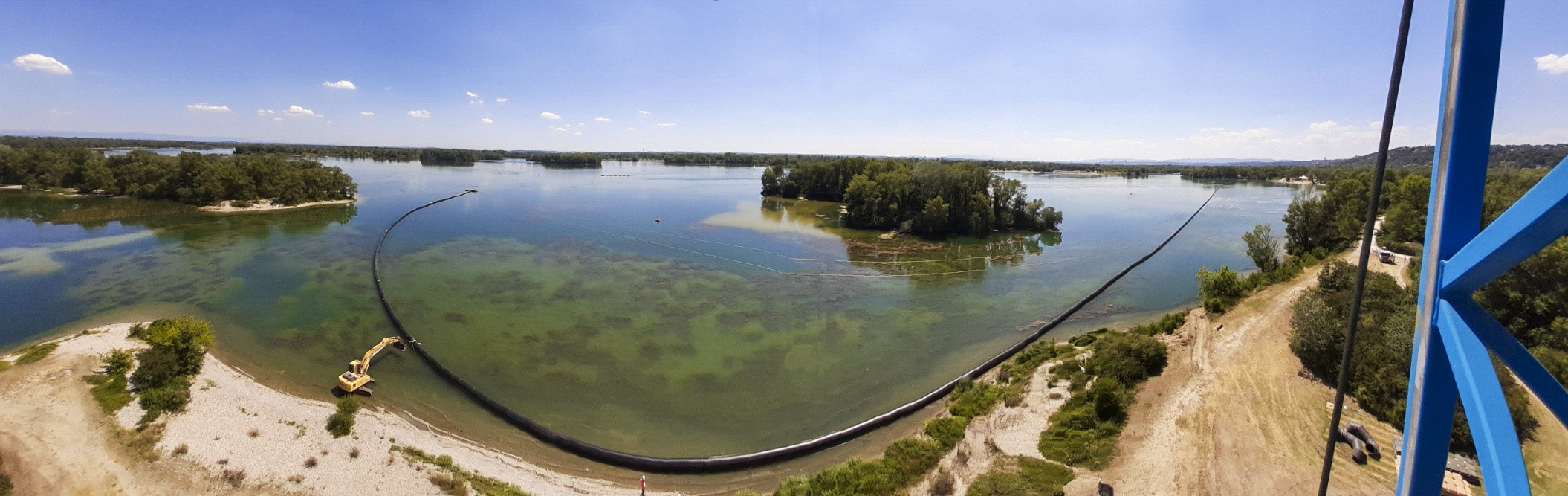

Vue panoramique de haut de la conduite diamètre 900 mm en flottaison sur l'eau

Secours de l’alimentation en eau potable à Lyon

Installation d’une station de pompage provisoire pour sécuriser l’alimentation en eau potable de la Métropole de Lyon

Contexte

Activité(s) :

Solutions de pompage

Lieu / Département :

Lac des Eaux Bleues - Grand Parc - Miribel Jonage (69)
Logo entreprise Eau du Grand Lyon Logo Métropole de Lyon

Problématique

  • L’eau potable de la Métropole de Lyon est alimentée par plusieurs points de captage. En cas de crise sur la ressource principale, la Métropole peut compter sur l’usine de secours de La Pape, dont le captage est situé sur les berges du lac des Eaux Bleues.
  • Ce lac est confronté, depuis la fin des années 90, à une production importante de matière organique végétale en bordure de berge. Cependant, des études révèlent que l’eau prélevée loin du bord possède des caractéristiques plus adaptées.
  • Le client nous demande alors d’étudier et de dimensionner une solution afin de pomper l’eau au milieu du lac, à 900 m du point de captage actuel, avec un débit de 4000 m3/h pour alimenter l’usine de la Pape.

Solution

  • Mise en place d’une station de pompage provisoire + alimentation :
    • 4 pompes 2250 MT sur radeaux
    • Un ponton flottant pour supporter les vannes et clapets
    • 1 conteneur variation de vitesse 6 pompes
    • 32 ancres pour stabiliser la conduite en flottaison
    • 2 Groupes Électrogènes 500 kVA (1 en secours)
  • Mise en place 900 mètres de conduite en Ø 900 mm :
    • Création d’une nourrice d’aspiration et d’une tête de refoulement sur-mesure
    • Soudure au miroir de la canalisation sur place et mise en flottaison
  • 5 semaines d’installation
Groupes électrogènes alimentant la station de pompage provisoire
Installation de la tête de refoulement
Manutention de la tête de refoulement
Vue rapprochée de la conduite diamètre 900 mm en flottaison sur l'eau
Vue panoramique de la conduite diamètre 900 mm en flottaison sur l'eau
